USB - C kablosunun sinyal bütünlüğü veri aktarımını nasıl etkiler?

Hızla ilerleyen dijital çağda, ister fotoğrafların telefondan bilgisayara aktarılması gibi kişisel kullanım için, ister iş ortamında büyük dosyaların paylaşılması ve gerçek zamanlı veri analizinin yapılması için olsun, veri aktarımı günlük hayatımızın ayrılmaz bir parçası haline geldi. USB - C kabloları, veri aktarımı, şarj edilmesi ve çeşitli cihazların bağlanması için çok yönlü ve yaygın olarak benimsenen bir çözüm olarak ortaya çıkmıştır. Ancak USB - C kablosunun sinyal bütünlüğü, veri aktarımının verimliliğini ve güvenilirliğini belirlemede çok önemli bir rol oynar. Bir USB - C kablo tedarikçisi olarak sinyal bütünlüğünün önemini ve bunun veri aktarımı üzerindeki etkisini anlıyoruz ve bu blogda bu konuyu ayrıntılı olarak ele alacağız.

USB - C'yi ve Veri Aktarım Yeteneklerini Anlamak

USB Tip - C olarak da bilinen USB - C, tersine çevrilebilir tasarımı, yüksek güç dağıtım yetenekleri ve çoklu veri aktarım protokollerini desteklemesi nedeniyle popülerlik kazanan nispeten yeni bir konektör standardıdır. Önceki modellere göre önemli ölçüde daha hızlı olan 40 Gbps'ye kadar veri aktarım hızlarını destekleyebilir. Bu yüksek hızlı veri aktarımı, USB - C arayüzünün gelişmiş elektriksel ve fiziksel özellikleri sayesinde mümkün olmaktadır.

USB - C kablosu, güç, veri ve kontrol sinyalleri dahil olmak üzere farklı sinyal türlerini taşıyan birden fazla iletkenden oluşur. Veri sinyalleri tipik olarak elektromanyetik girişimi (EMI) ve karışmayı azaltmak için tasarlanmış diferansiyel çiftler kullanılarak iletilir. Diferansiyel çift, zıt kutuplara sahip iki iletken kullanarak harici gürültüyü ve paraziti iptal ederek temiz ve güvenilir bir sinyal iletimi sağlayabilir.

Sinyal Bütünlüğü Kavramı

Sinyal bütünlüğü, bir kablo veya devre boyunca ilerleyen elektrik sinyalinin kalitesini ifade eder. İyi bir bütünlüğe sahip bir sinyal, minimum düzeyde bozulma, gürültü ve parazite sahiptir, bu da doğru ve güvenilir veri aktarımına olanak tanır. Öte yandan, zayıf bütünlüğe sahip bir sinyal, veri hatalarına, düşük aktarım hızlarına ve hatta tamamen veri kaybına neden olabilecek zayıflama, titreşim ve karışma gibi sorunlarla karşılaşabilir.

zayıflama

Zayıflama, bir sinyalin kablo boyunca ilerlerken genliğinin azalmasıdır. Bunun temel nedeni kablo iletkenlerinin direnci ve kablo yalıtımındaki dielektrik kayıplardır. Sinyal ilerledikçe gücü azalır ve zayıflama çok yüksekse alıcı sinyali doğru şekilde algılayamayabilir, bu da veri hatalarına neden olabilir.

Titreşim

Jitter, bir sinyalin zamanlamasındaki değişimi ifade eder. Güç kaynağı gürültüsü, elektromanyetik girişim ve saat çarpıklığı gibi çeşitli faktörlerden kaynaklanabilir. Titreşim, alıcının verileri yanlış yorumlamasına neden olarak bit hatalarına ve veri aktarım güvenilirliğinin azalmasına neden olabilir.

Çapraz konuşma

Çapraz karışma, bir sinyalin elektromanyetik alanı aynı kablodaki başka bir sinyale müdahale ettiğinde meydana gelir. Bu, kablodaki iletkenler birbirine çok yakın olduğunda veya ekranlama yetersiz olduğunda meydana gelebilir. Çapraz konuşma, sinyale gürültü ve parazit katarak veri hatalarına neden olabilir ve genel sinyal kalitesini düşürebilir.

Sinyal Bütünlüğünün Veri Aktarımına Etkisi

USB - C kablosunun sinyal bütünlüğünün veri aktarımı üzerinde çeşitli şekillerde doğrudan etkisi vardır:

Veri Aktarım Hızı

İyi sinyal bütünlüğüne sahip bir kablo, daha yüksek veri aktarım hızlarını destekleyebilir. Sinyal temiz ve parazitsiz olduğunda, verici ve alıcı maksimum kapasitede çalışarak daha hızlı veri aktarımına olanak tanır. Öte yandan, zayıf sinyal bütünlüğüne sahip bir kabloda sinyal bozulması yaşanabilir ve bu da veri aktarım hızını sınırlayabilir. Örneğin zayıflama çok yüksekse, alıcı sinyalin yüksek frekanslı bileşenlerini doğru bir şekilde tespit edemeyebilir ve bu da veri aktarım hızının düşmesine neden olabilir.

Veri Doğruluğu

Sinyal bütünlüğü, veri doğruluğunu sağlamak için de çok önemlidir. Bütünlüğü iyi olan bir sinyalin iletim sırasında hata yaşama olasılığı daha düşüktür. Ancak sinyal bütünlüğünün zayıf olması nedeniyle sinyal bozulursa veya bozulursa, hedefe alınan veriler hatalı olabilir. Bu durum özellikle tıbbi cihazlar, finansal işlemler ve bilimsel araştırmalar gibi veri doğruluğunun kritik olduğu uygulamalarda sorunlu olabilir.

Güvenilirlik

Güvenilirlik, veri aktarımının bir diğer önemli yönüdür. Sinyal bütünlüğü iyi olan bir USB - C kablosu, aralıklı veri kaybı veya bağlantı arızası yaşama olasılığı daha düşük olduğundan daha güvenilirdir. Bu, özellikle kesinti süresinin önemli mali kayıplarla sonuçlanabileceği endüstriyel ve kurumsal ortamlarda önemlidir. Zayıf sinyal bütünlüğüne sahip bir kablo, sık sık yeniden bağlantı veya veri aktarımı gerektirebilir; bu da iş akışını bozabilir ve üretkenliği azaltabilir.

USB - C Kablo Sinyal Bütünlüğünü Etkileyen Faktörler

USB - C kablosunun sinyal bütünlüğünü çeşitli faktörler etkileyebilir:

Kablo Uzunluğu

Kablo uzunluğu sinyal bütünlüğünü etkileyen en önemli faktörlerden biridir. Kablo uzunluğu arttıkça sinyalin zayıflama ve parazit yaşama olasılığı artar. Daha uzun kablolar daha yüksek direnç ve kapasitansa sahiptir, bu da sinyalin mesafe içinde bozulmasına neden olabilir. Bu nedenle, özel uygulama gereksinimlerine göre uygun kablo uzunluğunun seçilmesi önemlidir.

Kablo Kalitesi

Kablo malzemelerinin ve yapısının kalitesi de sinyal bütünlüğünde çok önemli bir rol oynar. Yüksek kaliteli kablolar genellikle daha iyi iletkenler, yalıtım ve koruma malzemeleriyle yapılır; bu da zayıflamayı, karışmayı ve EMI'yi azaltabilir. Örneğin, daha kalın bakır iletkenli kablolar daha düşük dirence sahiptir ve bu da sinyal zayıflamasını en aza indirebilir. Ek olarak, uygun korumaya sahip kablolar, sinyalleri harici parazitlerden koruyabilir.

Çevre Koşulları

Sıcaklık, nem ve elektromanyetik girişim gibi çevresel koşullar da USB - C kablosunun sinyal bütünlüğünü etkileyebilir. Yüksek sıcaklıklar kablo iletkenlerinin direncini artırarak zayıflamanın artmasına neden olabilir. Nem, iletkenlerin korozyonuna neden olabilir ve bu da sinyal kalitesini bozabilir. Yakındaki elektronik cihazlardan kaynaklanan elektromanyetik girişim, sinyale gürültü katarak veri hatalarına neden olabilir.

USB - C Kablo Tedarikçisi Olarak Çözümlerimiz

Bir USB - C kablo tedarikçisi olarak, mükemmel sinyal bütünlüğüne sahip yüksek kaliteli kablolar sağlamaya kendimizi adadık. Kablolarımızın en yüksek performans ve güvenilirlik standartlarını karşılamasını sağlamak için ileri üretim teknikleri ve yüksek kaliteli malzemeler kullanıyoruz.

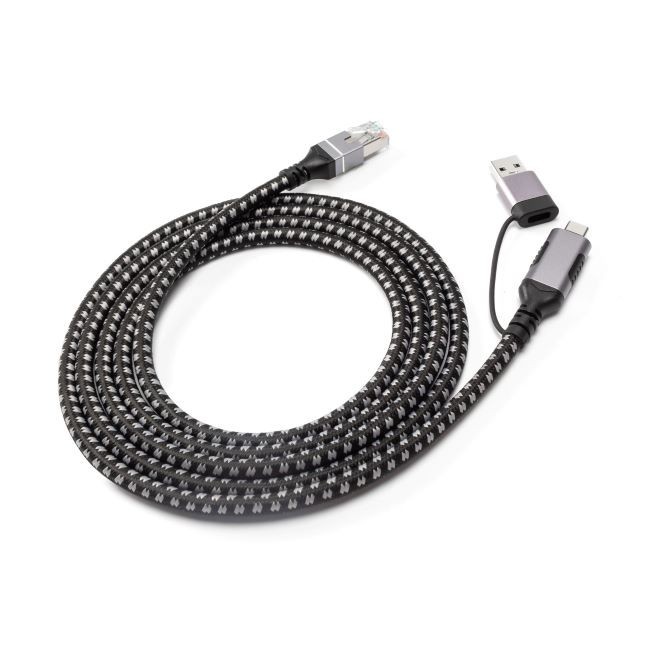

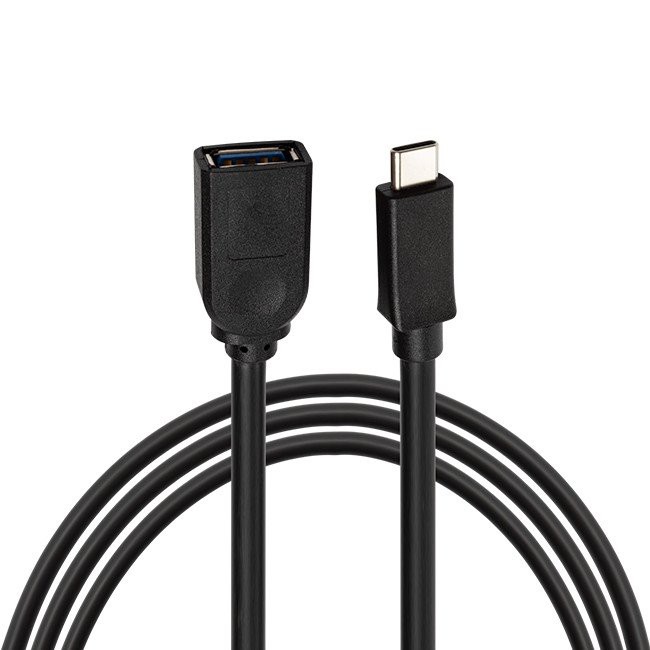

Aşağıdakiler de dahil olmak üzere çok çeşitli USB - C kabloları sunuyoruz:USB 3.0 AM Takılabilir Kablo ile USB C Erkekten Ethernet'e,USB Tip C Erkek - USB C Dişi Gömme Panel Montajlı Uzatma Kablosu, VeUSB C MaleTo USB A Dişi Kablo. Bu kablolar, çeşitli uygulamalarda güvenilir veri aktarımı ve güç dağıtımı sağlayacak şekilde tasarlanmıştır.

Kablolarımız, en katı sinyal bütünlüğü gereksinimlerini karşıladıklarından emin olmak için sıkı testlere tabi tutulur. Kablolarımızın yüksek hızlı veri aktarımını ve farklı ortamlarda güvenilir çalışmayı destekleyebildiğinden emin olmak için zayıflama, karışma, EMI ve diğer parametreleri test ediyoruz.

Çözüm

Sonuç olarak USB - C kablosunun sinyal bütünlüğünün veri aktarımı üzerinde önemli bir etkisi vardır. Günümüzün dijital dünyasında çok önemli faktörler olan veri aktarım hızını, doğruluğunu ve güvenilirliğini etkiler. Bir USB - C kablo tedarikçisi olarak sinyal bütünlüğünün önemini anlıyoruz ve müşterilerimizin farklı ihtiyaçlarını karşılayabilecek yüksek kaliteli kablolar sağlamaya kendimizi adadık.

Mükemmel sinyal bütünlüğüne sahip, yüksek kaliteli USB - C kabloları arıyorsanız, satın alma ve daha fazla görüşme için sizi bizimle iletişime geçmeye davet ediyoruz. Ürünlerimizin gereksinimlerinizi karşılayabileceğinden ve size güvenilir ve verimli bir veri aktarım çözümü sunabileceğinden eminiz.

Referanslar

• Johnson, HW ve Graham, M. (2003). Yüksek Hızlı Sinyal Yayılımı: Gelişmiş Kara Büyü. Prentice Salonu.
• Montrose, MI (2000). EMC Uyumluluğu için Baskılı Devre Kartı Tasarım Teknikleri: Tasarımcılar İçin Bir El Kitabı. Wiley - Bilimlerarası.
• USB Uygulayıcıları Forumu. (2023). USB Tip - C Spesifikasyonu. Resmi USB - IF web sitesinden alındı.
